Technische Außenanlagen stellen besondere Anforderungen an die Schließtechnik. Sie liegen dezentral, sind der Witterung ausgesetzt, Strom oder Netzwerkanschluss sind oft nicht vorhanden. Aber wann empfiehlt sich eine mechatronische oder eine vollelektronische Lösung? Und können sie kombiniert werden? Wir klären auf.
Das Wichtigste in Kürze
- Technische Außenanlagen benötigen passende Schließtechnik.
- Mechatronische Lösungen eignen sich besonders für selten genutzte, dezentrale Zugänge.
- Vollelektronische Lösungen mit Online-Anbindung ermöglichen zentrale Steuerung.
- Hybride Schließanlagen kombinieren beide Konzepte.
- Bei der Auswahl zählt mehr als die IP-Schutzklasse. Auch Temperaturbereich, Einbausituation etc. sind entscheidend.
Besondere Sicherheitslösungen für technische Außenanlagen
Pumpstationen, Trafostationen, Technikcontainer, Versorgungseinrichtungen – technische Außenanlagen sind oft weit entfernt vom Hauptstandort des Betreibers. Manche Anlagen werden nur bei Wartungsarbeiten oder Störungen aufgesucht, andere liefern stetig Daten und müssen überwacht werden. Eine tägliche Kontrolle vor Ort ist jedoch aufgrund der Entfernungen nicht überall möglich.
Hinzu kommen organisatorische Probleme. Unter Umständen benötigen nämlich nicht nur Mitarbeiter Zutritt, sondern auch externe Dienstleister, Wartungspersonal oder der Wachdienst. Abgelegene Anlagen verfügen zudem nicht zwangsläufig über Strom- oder Netzwerkinfrastruktur. Selbst die Umgebung spielt eine Rolle. Feuchtigkeit, Staub, Schmutz, große Temperaturschwankungen oder exponierte Einbausituationen müssen standortabhängig berücksichtigt werden.
Mechanische Schlüssel stoßen bei solch komplexen Anforderungen schnell an Grenzen. Geht ein Schlüssel verloren oder wird unbefugt kopiert, lässt sich seine Berechtigung nicht einfach deaktivieren. Wird eine neue Firma eingesetzt, müssen Schlüssel nachgemacht und die Ausgabe manuell protokolliert werden. Treten Probleme auf, kann nicht nachvollzogen werden, wer zuletzt vor Ort gearbeitet hat. Deshalb werden elektronische Systeme zunehmend zum Standard bei der Absicherung technischer Außenanlagen.
Typische Einsatzorte:
- Pump- und Trafostationen
- Technik- und Lagercontainer
- Schaltschränke und Industriegehäuse
- Maschinen- und Betriebsräume
- Außentore und Zauntüren
- Schranken und Zufahrten
- Energie- und Versorgungseinrichtungen
Was bedeutet mechatronische Absicherung?
Mechatronische Schließsysteme verbinden mechanische Komponenten mit elektronisch verwalteten Zutrittsberechtigungen. Der Schlüssel bleibt Teil des Öffnungsvorgangs, seine Berechtigung wird jedoch digital hinterlegt und verwaltet.
Das ist insbesondere interessant für technische Außenanlagen, an denen eine klassische mechanische Schließung ersetzt werden soll, ohne eine Strom- oder Netzwerkversorgung einzurichten. Ein weiterer Vorteil liegt in der gezielten Verwaltung von Zutrittsrechten. Ein elektronisch verwaltetes Schließmedium muss nicht automatisch sämtliche Anlagen eines Standorts öffnen. Berechtigungen können entsprechend der tatsächlichen Aufgaben individuell vergeben werden.
Vorteile mechatronischer Systeme
Mechatronische Systeme eignen sich besonders für räumlich verteilte und vergleichsweise selten genutzte Schließpunkte. Der Aufwand für die Anfahrt zu Zwecken der Wartung technischer Anlagen ist bisweilen erheblich. Auch viele bestehende Komponenten können vergleichsweise einfach weiterverwendet werden. Das ist etwa bei Schaltschränken, Containern oder technischen Türen interessant, für die ein außenliegender elektronischer Knauf ungeeignet wäre.
Wo liegen die Grenzen?
Eine mechatronische Schließstelle ist nicht automatisch permanent online erreichbar. Soll eine Schließung unmittelbar mit einer zentralen Verwaltung kommunizieren oder aus der Ferne angesprochen werden, ist eine entsprechend vernetzte Lösung besser geeignet.
Wie relevant dieser Unterschied ist, hängt stark vom jeweiligen Betriebsprozess ab: Eine selten geöffnete Trafostation stellt andere Anforderungen als die Hauptzufahrt eines Betriebshofs.
Die passende Lösung von SimonsVoss: FORTLOX
Die FORTLOX Series ist für technische Infrastruktur und anspruchsvolle Einbausituationen ausgelegt. Der FORTLOX Cylinder kommt ohne eigene Batterie aus; die Energie für den Öffnungsvorgang liefert der FORTLOX Key. Die WP-Ausführung ist mit IP67 erhältlich, der angegebene Temperaturbereich liegt zwischen -25 °C und +65 °C. Der knauflose Zylinder kann bauformbedingt mechanische Schließzylinder ersetzen.
Die mechatronische Absicherung eignet sich besonders für:
- Selten genutzte Technikräume
- Abgelegene Lager und Container
- Gerätehäuser
- Schaltschränke und technische Gehäuse
- Außentore
- Standorte ohne Strom und Netzwerk
- Zugänge mit weitgehend stabilen Berechtigungen
Was bedeutet vollelektronische Absicherung?
Elektronische Schließkomponenten ermöglichen einen höheren Grad an Vernetzung. Abhängig vom System können sie offline betrieben, virtuell vernetzt oder direkt an die zentrale Schließanlagenverwaltung angebunden werden.
Eine Online-Anbindung ist vor allem dann interessant, wenn Änderungen im System nicht bis zum nächsten Einsatz vor Ort warten können. Insbesondere wenn wechselnde Techniker oder Fremdfirmen mit Aufgaben an den Außenanlagen betraut sind, die Standorte sehr weit von der Zentrale entfernt liegen oder es sich um einen stark frequentierten Zugang handelt, bietet die vollelektronische Absicherung eine Reihe von Vorteilen.
Vorteile einer Online-Anbindung
Eine Vernetzung ermöglicht es, Schließstellen enger in das zentrale Zutrittsmanagement einzubinden. Änderungen müssen dann nicht zwangsläufig direkt an jeder einzelnen Tür vorgenommen werden. Das kann insbesondere bei sicherheitsrelevanten oder häufig genutzten Zugängen sinnvoll sein. Je stärker die Zutrittsorganisation auf kurzfristige Änderungen und zentrale Steuerung angewiesen ist, desto größer wird der Nutzen einer Online-Anbindung.
Der größte Vorteil: es ist nicht mehr nötig, jede Schließung separat anzupassen. Änderungen im Schließplan werden direkt über das Netzwerk an die Schließungen gemeldet. Insbesondere bei großen Anlagen mit vielen Türen ist diese Methode sehr ressourcenschonend.
Voraussetzungen des Onlinebetriebs
Online-Vernetzung benötigt die dafür vorgesehene Funk- und Netzwerkinfrastruktur. Das bedeutet jedoch nicht automatisch, dass ein elektronischer Beschlag mit Strom- und Datenleitungen durch die Tür verkabelt werden muss. Beim SmartHandle AX Advanced erfolgt die Montage kabellos. SimonsVoss sieht für den Beschlag sowohl Offline-Anwendungen als auch die Vernetzung vor.
Die passende Lösung von SimonsVoss: SmartHandle AX Advanced
Das SmartHandle AX Advanced ist ein elektronischer Beschlag für Außen- und Fluchttüren. Die wetterfeste WP-Variante erreicht IP66 und kann zwischen -25 °C und +60 °C betrieben werden. Je nach Anlagenkonzept sind Offline-Betrieb, Teilvernetzung und Vollvernetzung möglich.
Die vollelektronische Onlinelösung eignet sich besonders für:
- Besonders kritische Versorgungsanlagen
- Stark frequentierte Zugänge
- Zentrale Betriebshöfe
- Bereiche mit häufig wechselnden Dienstleistern
- Zugänge mit hohem Bedarf an zentraler Steuerung
- Sicherheitsrelevante Bereiche mit höherem Vernetzungsbedarf
Hybride Schließanlagen verbinden beide Konzepte
Auf einem größeren Gelände sind die Anforderungen selten überall gleich. Die Hauptzufahrt wird anders genutzt als ein Technikcontainer am Rand des Geländes. Die Leitwarte hat eine andere Sicherheitsrelevanz als ein Materiallager.
Eine Schließanlage kann deshalb verschiedene Vernetzungsgrade kombinieren:
- Hauptzufahrt: online angebundene Zutrittssteuerung
- Leitwarte und besonders sensible Räume: Online-Zutrittskontrolle
- Werkstatt und Materiallager: virtuelle Vernetzung
- Abgelegene Technikcontainer: mechatronische Schließung
- Außenbereiche: passende Zylinder- oder Vorhängeschlosslösungen
So wird nicht jede Schließstelle mit Funktionen ausgestattet, die dort gar nicht benötigt werden. Solange sich ein Router mit Netzwerkanschluss nahe der Schließung befindet, ist eine direkte Vernetzung möglich. Bei weiter entferneten Standorten liegen die Daten direkt auf dem Schlüssel. Alles Berechtigungen werden in einer zentralen Software und über ein virtuelles Netzwerk verwaltet.
Elektronisch und mechatronisch in einer Schließanlage
Ein besonderer Vorteil von SimonsVoss liegt dabei in der gemeinsamen Systemwelt. Elektronische und mechatronische Komponenten lassen sich innerhalb einer Schließanlage verwalten.

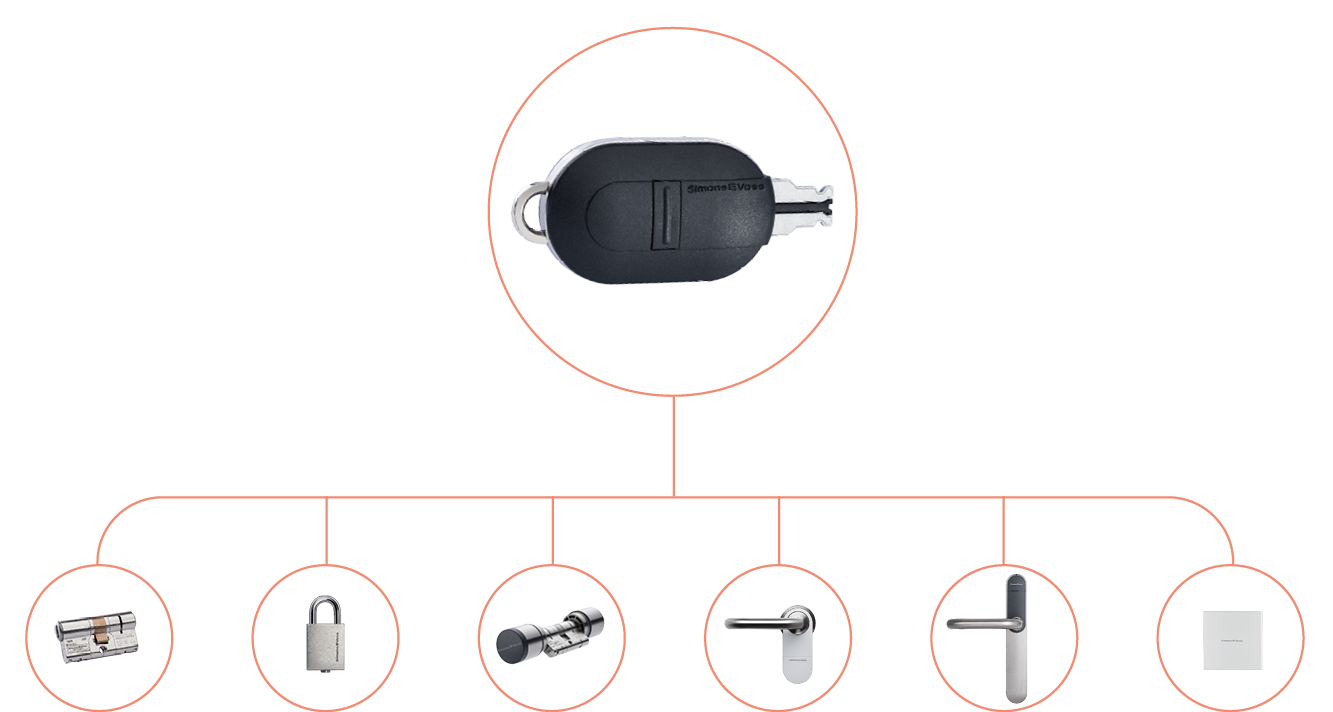

FORTLOX lässt sich in das System 3060 integrieren; der FORTLOX Key kann zugleich als digitales Identmedium für weitere SimonsVoss-Komponenten eingesetzt werden. Dadurch können unterschiedliche technische Anforderungen abgedeckt werden, ohne voneinander unabhängige Schließanlagen aufzubauen.
Worauf ist bei der Produktauswahl für den Außenbereich zu achten?
Nicht jede Komponente, die als Schließlösung im Außenbereich eingesetzt werden kann, eignet sich für jede Einbausituation. Eine überdachte Außentür ist anderen Belastungen ausgesetzt als ein freistehender Schaltschrank oder eine Pumpstation.
Bei der Planung sollten deshalb insbesondere folgende Kriterien geprüft werden:
- Vorgesehener Temperaturbereich
- Schutz gegen Wasser und Staub
- Korrosionsbeständigkeit
- Schutz vor Manipulation und Vandalismus
- Passende Zylinder-, Beschlag- oder Gehäuseausführung
- Energieversorgung und Batteriemanagement
- Sichere Kommunikation
- Wartungsaufwand und Erreichbarkeit der Schließstelle
- Gewünschter Vernetzungsgrad
- Erweiterbarkeit der vorhandenen Schließanlage
Die IP-Schutzklasse liefert dabei eine wichtige Information, sollte aber nicht isoliert betrachtet werden. Sie beschreibt definierte Schutzwirkungen gegen Fremdkörper beziehungsweise Wasser. Ob eine Komponente für einen bestimmten Standort geeignet ist, hängt zusätzlich von Einbauart, Temperatur, mechanischer Belastung und Herstellerfreigabe ab.
Elektronisch und mechatronisch in der Praxis

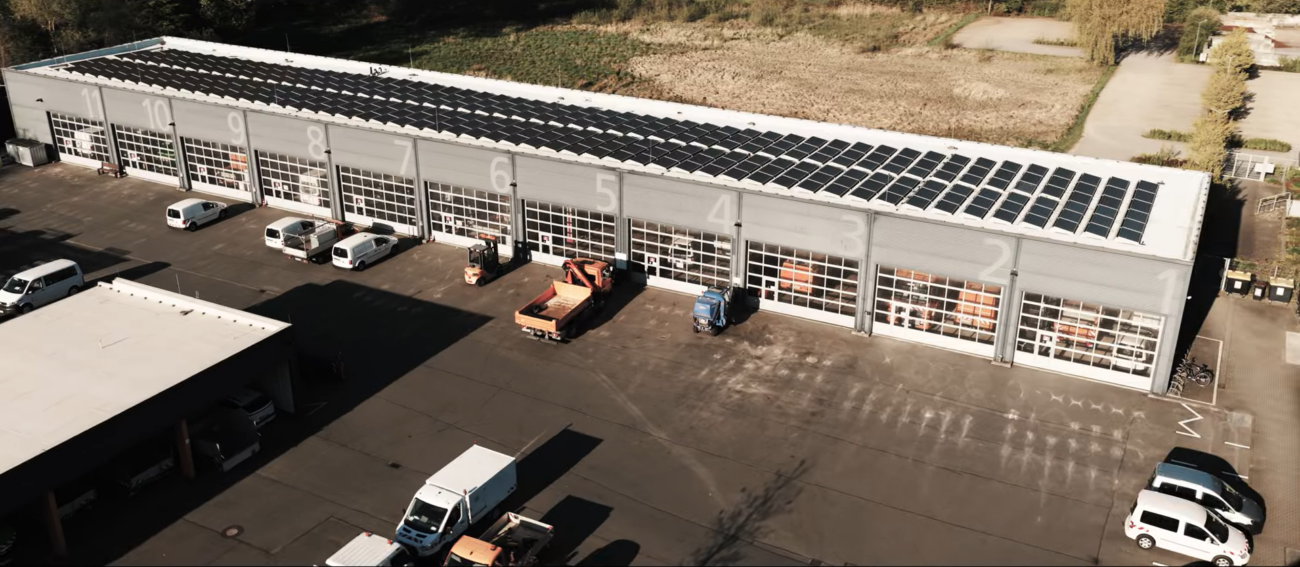

Beim Dienstleistungsbetrieb Dreieich und Neu-Isenburg werden unterschiedliche Technologien kombiniert: In Verwaltungsgebäuden und Betriebshöfen kommen digitale AX-Komponenten zum Einsatz, an technischen Anlagen und bei besonderen Einbausituationen FORTLOX. Das Projekt zeigt damit in der Praxis, wie verschiedene Schließtechnologien innerhalb eines gemeinsamen Zutrittskonzepts eingesetzt werden können.
Fünf Fragen vor der Entscheidung
Bei der Auswahl für eine konkrete Außenanlage helfen die folgenden fünf Fragen:
- Muss eine verlorene oder geänderte Zutrittsberechtigung unmittelbar an diesem Zugang berücksichtigt werden?
- Werden Fernfunktionen oder eine direkte zentrale Anbindung benötigt?
- Welche Strom-, Funk- und Netzwerkinfrastruktur ist am Standort vorhanden?
- Wie häufig ändern sich Personen, Dienstleister und Zutrittsrechte?
- Welche betrieblichen oder sicherheitsrelevanten Folgen hätte ein unbemerkter, unberechtigter Zutritt?
Je wichtiger eine unmittelbare zentrale Kommunikation mit der Schließstelle ist, desto eher sollte eine Online-Anbindung geprüft werden. Bei weit entfernten Standorten mit stabilen Berechtigungen kann dagegen eine mechatronische Lösung den technischen und organisatorischen Aufwand reduzieren.
Fazit: Nicht jede Außenanlage benötigt den gleichen Vernetzungsgrad
Technische Außenanlagen unterscheiden sich erheblich und damit auch die Anforderungen an ihre Schließtechnik. Mechatronische Lösungen spielen ihre Stärken besonders an verteilten, exponierten oder infrastrukturell schwer erschließbaren Standorten aus. Elektronisch vernetzte Komponenten bieten zusätzliche Möglichkeiten, wenn Zugänge enger in die zentrale Zutrittsverwaltung eingebunden werden sollen.
In größeren Anlagen kann es sinnvoll sein, beide Ansätze miteinander zu verbinden. So erhält jeder Schließpunkt die Funktionen, die dort tatsächlich benötigt werden, während die Verwaltung innerhalb eines gemeinsamen Schließsystems erhalten bleibt.
Sie möchten technische Außenanlagen in ein digitales oder mechatronisches Schließkonzept integrieren? Lassen Sie sich von SimonsVoss zu einer Lösung beraten, die zu Infrastruktur, Sicherheitsanforderungen und Einsatzorten Ihrer Anlage passt.
Sie fragen, wir antworten
Können elektronische Schließzylinder dauerhaft im Freien eingesetzt werden?
Ja, sofern die jeweilige Variante für diese Einbausituation freigegeben ist. Relevant sind insbesondere IP-Schutzklasse, Temperaturbereich und die konkrete Belastung durch Witterung, Staub oder Verschmutzung.
Funktioniert eine digitale Schließanlage auch ohne Stromanschluss?
Ja. Elektronische Schließkomponenten können batteriebetrieben arbeiten. Beim FORTLOX Cylinder befindet sich keine Batterie im Zylinder; die benötigte Energie wird vom FORTLOX Key bereitgestellt.
Wie lassen sich abgelegene Außenanlagen ohne LAN absichern?
Eine permanente LAN-Verbindung ist nicht für jede Schließstelle erforderlich. Je nach System können Schließungen offline oder virtuell vernetzt betrieben werden. Für Standorte ohne Netzwerkinfrastruktur kann deshalb insbesondere ein mechatronisches Konzept interessant sein.
Was passiert, wenn die Batterie einer Schließkomponente leer wird?
Batteriebetriebene elektronische Komponenten verfügen über ein Batteriemanagement beziehungsweise Warnfunktionen. Welche Abläufe bei niedrigem Batteriestand vorgesehen sind, hängt von der jeweiligen Komponente ab. Beim FORTLOX Cylinder entfällt der Batteriewechsel am Zylinder vollständig.
Lassen sich Tore und Schranken in eine elektronische Schließanlage integrieren?
Ja. Auch Zufahrten, Tore oder Schranken können Bestandteil eines übergeordneten Zutrittskonzepts sein. Welche Komponente dafür eingesetzt wird, richtet sich nach der vorhandenen Steuerung und der gewünschten Einbindung in die Schließanlage.
